AT-R 一体可调式过热蒸汽减温器

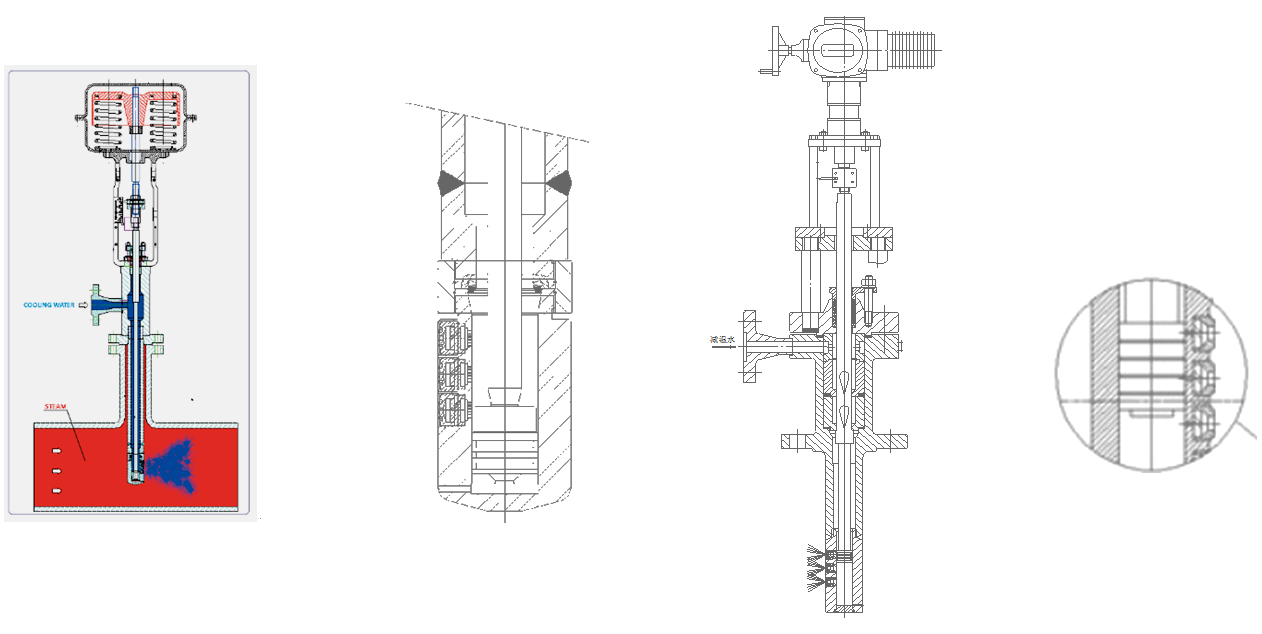

　　★ 工作原理
　　冷却水通过一个阀体上的法兰端口进入减温器，直接从喷嘴管到达喷嘴头的另一端。喷嘴管底端的活塞通过阀座与冷却水中喷嘴露出的面积的多少来控制流量排放。随着温度控制系统的输出，活塞沿着驱动器上升，喷嘴喉口开启面积来满足冷却水所需要的流量特性。自带调节水阀，能够达到很好的雾化效果，其有高可调节比范围，可提供广泛的喷嘴组合形式用于满足任何工况下蒸汽温度的精确控制。
　　★ 技术特点
　　● 配置六或九组喷嘴结构来适应流量的变化；
　　● 标准蒸汽流量调节比达到 50：1；
　　● 最佳能使蒸汽温度达到饱和温度+7℃；
　　● 多级 CV 值、CV 值范围：0.1～21.15；
　　● 最高工作温度570℃；
　　● 最高工作压力 ANSI 2500；
　　● 雾化减温效率高，能耗少；
　　● 安装维修简单；
　　● 可替代常规笛形可调喷嘴；
　　● 本系列可调喷嘴是调节阀和喷嘴两部分组合而成，具有调节阀和喷嘴两个部件所有功能，因此具有调节精度高、雾化效果好、泄漏小等优点；
　　● 可调螺旋喷嘴是在笛形可调喷嘴的基础上，安装一定数量的螺旋喷嘴得来，使原来喷出的水由柱状变为螺旋状喷出，主要用于蒸汽负荷变化较大的工况；
　　★ 控制条件
　　● 对冷却水的要求：喷射的水的TDS（总可溶性固体物）应该尽可能低。软化水和冷凝水是常见的选择。使用热水是比较好的选择。对冷却水的压力的要求是：比蒸汽压力高1～2bar。
　　● 控制阀：过热蒸汽压力控制阀及冷却水的流量控制阀应采用气动控制阀，不要采用电动控制阀。
　　● 温度控制：维持恒定的温度很重要，建议温度控制应采用PLC可编程控制。
　　★ 技术参数

公称通径DN(mm)	20	32	50
公称压力PN(MPa)	4.0、10
工作温度Tw(℃)	<485
最大流Qmax(t/h)	4.3	12	35
工作行程(mm)	30、60	60	60
设计压差△P(MPa)	1、2、3、4、5
介质	水
调节特性	LN
流量系数 Cv	1.6	4.4	13
泄漏等级	V

　　★ 订货须知
　　用户收集现场工况，包括蒸汽流量、蒸汽压力、减温前温度、减温后温度、减温水压力及温度。执行器动作方式、系统控制方式、现场的管路走向等。
